Fritzing(电子设计自动化软件)下载|图形化电路开发软件 V0.9.3绿色免费版

Fritzing(电子设计自动化软件)下载|图形化电路开发软件 V0.9.3绿色免费版
更新时间:2023-11-18软件大小:181.8M软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

Fritzing是一款免费开源的电子设计自动化软件,可以用于学习和制作电路原理图和PCB。它支持设计师,艺术家,研究人员和爱好者参加从物理原型到进一步实际的产品。还支持用户记录其Arduino和其他电子为基础的原型,与他人分享,在教室里教电子,并建立一家生产印刷电路板的布局。

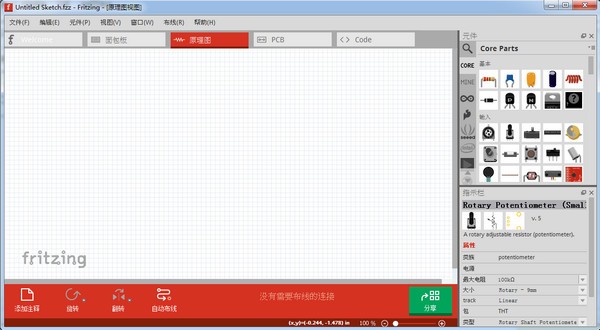

电子设计自动化软件(Fritzing)

基本简介

Frizing简化了过去PCB布局工程师的工作,他们都是用“拖延”的方法完成复杂的电路设计。但是目前这个软件的组件库还是有点小(不过可以自己画),看不到CRC功能。以后组件库多了就更实用了。
但是对于艺人或者有非电子信息背景的人来说,Frizing是一个很好的入门工具。您可以通过简单的方式拖动组件和连接线条。最后按File->Export,可以输出成Eagle使用的标准格式。甚至连台词都会帮AutoRouter!。最棒的是,电路的设计也帮你直接装在Arduino上,让你送完电路板洗完元件焊好就可以马上用。
光看界面就像一个很棒的软件。它不模拟Arduino运算,也不能代替Arduino编程语言开发,但是……可以帮助你快速设计电路!也许我们可以在此基础上设计一个类似Proteus的模拟工具,这样我们真的完全不需要买ardunio了!

电子设计自动化软件(Fritzing)

Fritzing使用教程

1、如果在元件库中找不到元件,通用IC是个好帮手。把他拖到你的草稿上,然后使用指示器中的小工具:从25种不同的通孔和SMD包中选择;修改针脚标签;对DIP和SDP修改针脚数。你也可以通过针标签编辑器修改针脚名称。

2、在面包板视图中,拖动元件保持它的脚连接在面包板上,在开始拖动时按住Alt(Linux:meta)键。

3、在面包板视图中,增加曲线,绑定腿,按住Control(mac:command)键拖动。你可以在配置中设置是否弯曲的线是默认值。

4、在面包板视图中,从针脚拖出一条线,按住Alt(Linux:Meta)键。

5、要拖动画布,按住空格键使用鼠标拖动它。

6、自由旋转面包板或PCB视图中的元件,选择它,然后使鼠标接近它的一角直到看到旋转的光标。按下鼠标,那个角将会跟随你的鼠标拖动旋转。

7、在PCB视图中自由转动logo文本或图像,按住Alt(linux:meta)键,然后自由旋转它。

8、在视图中开启某一层的可视度,进入视图菜单,选择一个可视的层的项目。或者从窗口菜单打开层面板。

9、元件库中的图标可能和多个元件相关联。所以从元件库中拖动一个图标到sketch中时,查看指示栏。指示栏将显示可以选择修改的元件,或者将它转换为相关的元件。元件库的图标也是一个小的“堆栈”,而不只是一个图标。

10、从Fritzing中导出图像时,可以选择导出哪一些层。在选择‘导出...’命令前,进入视图菜单,隐藏不想被看到的层。

11、编辑元件标签,双击它,或者使用指示窗口中的文本输入控件(在指示栏Inspector下面的“芯片标签”里输入芯片名字).

12、在元件标签上显示不同的属性,例如旋转或改变字体,右键点标签选择。

13、在导线上增加曲点,在想要增加的地方双击.

14、删除一个导线上的曲点,只要双击它。

15、更精确的移动选定的元件,使用方向键。shift-方向键移动10个单位。

16、拖动一段线段(在两个曲点之间的),可以按住Alt键(Linux:Meta)拖动。如果同时按住Shift,线段将会垂直或者水平移动。

17、使用shift拖动一段导线终端或者弯曲点,可以强制线段为45度(或者45度的倍数)。如果导线连接到了其他的导线,拖动的线段将和他临近的线段以90度角连接。.

18、在原理图和PCB视图中,如果按住Alt键(Linux:Meta)拖动一个曲点,将会从那个曲点处拖出一条新导线。

19、强制一个元件水品或者垂直的运动,在拖动时按下shift键.

20、如果在选择元件或者导线(段)时遇到问题,尝试选择挡住的元件,把它发送到下面:使用在元件菜单上的上升和下降功能,或者环境菜单(右键菜单)。
